Hvad er rattermarkeringer, og hvorfor er de problematiske?

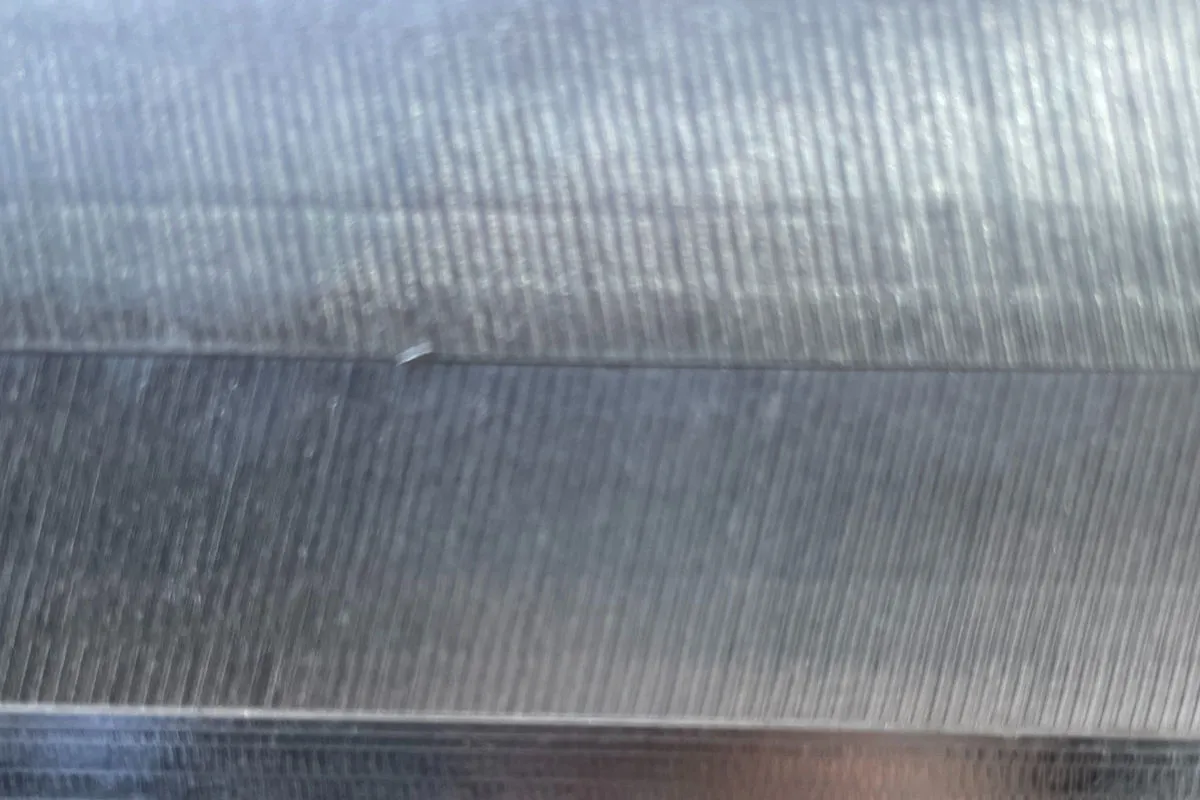

Rattermarkeringer er bølgelignende mønstre på komponentoverfladen forårsaget af selvexciterede vibrationer under CNC-bearbejdning. De er ikke blot et kosmetisk problem — rattermarkeringer kan i væsentlig grad påvirke funktionaliteten, levetiden og dimensionsnøjagtigheden af en komponent.
I praksis er vibrationer den hyppigste årsag til omarbejdning og skrot i CNC-produktion. En systematisk forståelse af årsager og modforanstaltninger sparer tid, penge og materiale.
Hvordan opstår vibrationer i CNC-bearbejdning?
Princippet om regenerativ ratteren
Den mest almindelige form for ratteren er regenerativ vibration: værktøjet efterlader en bølgethed på overfladen under én omdrejning. Ved næste omdrejning møder skærkanten denne bølgede overflade, hvilket fører til svingende spåntykkelse og dermed svingende skærekræfter. Disse kraftsvingninger forstærker vibrationen — en selvforstærkende cyklus udvikler sig.
Andre vibrationskilder
- Tvungne vibrationer: Forårsaget af værktøjsubalance, spindelleje-slid eller ydre forstyrrelser
- Ratteren på friforms-overflader: Skiftende indgrebsforhold med 3D-konturer
- Emne-resonanser: Tyndvæggede komponenter vibrerer ved deres egenfrekvens
De hyppigste årsager i detaljer
1. For langt værktøjsudhæng
Jo længere værktøjet stikker ud fra værktøjsholderen, desto lavere er den dynamiske stivhed. Tommelfingerregel: udhæng bør være maksimalt 4 gange værktøjsdiameteren. Ved L/D > 5 stiger ratterrisikoen kraftigt.
2. Utilstrækkelig emne-opspænding
Et dårligt opspændt emne kan bevæge sig eller vibrere under skærekræfter. Særligt kritisk med tyndvæggede dele og lange, slanke emner. Opspændingen skal vælges, så den optimalt understøtter de dominerende skærekræfter.
3. Forkerte skæreparametre
Kombinationen af omdrejningstal, tilspænding og skæredybde afgør i høj grad, om der opstår ratteren. Det mere konservative valg er ikke altid det bedre — nogle gange hjælper et højere omdrejningstal med at nå en stabil zone.
4. Værktøjsslid
Slidte værktøjer og belægninger øger skærekræfterne og dermed vibrationsrisikoen. Regelmæssige værktøjsskift er også vigtigt ud fra et vibrationsperspektiv.
Systematiske modforanstaltninger
Optimering af skæreparametre
Den enkleste foranstaltning er justering af skæreparametre:
- Ændring af omdrejningstal: Ofte er en 10–15% ændring tilstrækkelig til at finde stabile zoner
- Reducering af skæredybde: Lavere radielt eller aksielt indgreb reducerer skærekræfterne
- Øgning af tilspænding pr. tand: Kontraintuitivt, men en højere tilspænding kan stabilisere spåntykkelsen
Forbedring af værktøj og opspænding
- Brug kortest mulige værktøjsudhæng
- Højpræcisions-værktøjsholdere (krympechuck eller hydraulisk chuck) for lavere udløb
- Forstærk emne-opspænding eller brug lünetter
- Ved lange værktøjer: brug vibrationsdæmpede borestænger
Stabilitetslobediagrammer
Avancerede brugere anvender stabilitetslobediagrammer, der visualiserer de stabile og ustabile kombinationer af omdrejningstal og skæredybde. Disse diagrammer viser, at markant større skæredybder er mulige ved bestemte omdrejningstal — såkaldte "sweet spots". Resultatet: højere produktivitet med bedre overfladekvalitet.
Indvirkning på overfladekvalitet
Vibrationer påvirker overfladen på flere niveauer:
- Ruhed (Ra/Rz): Rattermarkeringer kan forværre ruhedsværdierne med en faktor 5–10
- Bølgethed: Lavfrekvente vibrationer skaber bølgede overflader
- Visuelt udseende: Synlige mønstre særligt tydelige på højglans-dele
- Funktionalitet: På tætningsflader eller lejesæder er rattermarkeringer funktionelt kritiske
Den rigtige kølemiddelstrategi kan også bidrage til vibrationsdæmpning.
Ofte stillede spørgsmål (FAQ)
Hvordan genkender jeg rattermarkeringer på min komponent?
Rattermarkeringer viser sig som regelmæssige, bølgelignende mønstre på overfladen. De kan ofte opdages ved berøring og er tydeligt synlige under bestemt belysning. Et typisk tegn under bearbejdning er en højfrekvent, skinger lyd.
Kan rattermarkeringer fjernes efterfølgende?
Lette rattermarkeringer kan fjernes ved efterbearbejdning med fine skær, slibning eller polering. Ved dybe rattermarkeringer er ombearbejdning med optimerede parametre ofte mere økonomisk.
Hjælper specielle fræsere mod ratteren?
Ja — fræsere med ulige deling (variabel tandafstand) forstyrrer den regenerative effekt og reducerer ratterrisikoen markant. Fræsere med forskellige spiralvinkler er også en effektiv foranstaltning.
Konklusion: Vibrationsfri bearbejdning er opnåelig
Rattermarkeringer er ikke et uundgåeligt problem — med den rette procesforståelse, optimerede parametre og egnede værktøjer kan perfekt overfladekvalitet opnås.
